準直驅14N.m一體化電機模組
產品中心 關節模組

準直驅14N.m一體化電機模組

穩準狠，輕而巧 準直驅14N.m一體化關節模組 電機本體、行星減速器、驅動器（雙編）三合一，峰值扭矩14N.m，搭載高性能電控和閉環溫控算法，配套贈送高柔調試線，配套提供調試軟件，穩定量產交付。
選件:
  • 準直驅14N.m一體化電機模組

    編碼器

  • 準直驅14N.m一體化電機模組

    齒輪箱

  • 準直驅14N.m一體化電機模組

    接插件

  • 準直驅14N.m一體化電機模組

    剎車

電氣特性：

科目 Item參數 Spec
磁編碼器 Magnetic Encoder2 pcs
額定電壓 Rated Voltage48V
使用電壓范圍 Voltage Range24-60V
額定輸出功率 Rated Output Power140w ±10%
額定扭矩 Rated Torque5N.m
峰值扭矩 Peak Torque14N.m
運轉方向 Running DirectionCW/CCW
使用溫度范圍 Temperature Range-20~50℃
使用濕度范圍 Humidity Range5~85%
保存溫度范圍 Storage Temperature Range-30~70℃
絕緣等級 Insulation LevelClass B
空載轉速 No-load Speed315 rpm ± 10%
空載電流 No-load Current0.5 Arms
額定負載轉速 Rated Load Speed260 rpm ± 10%
額定負載相電流 Rated Load Phase Current4.7Apk ± 10%
峰值相電流 Peak Phase Current15.5Apk ± 10%
絕緣電阻/定子繞組 Insulation Resistance/ Stator WindingDC 500VAC，100M 0hms
耐高壓/定子與機殼 High Voltage Resistance/ Stator and   Casing600VAC, 1s, 2mA
電機反電勢 Back-EMF0.095 Vrms/rpm ±10%
線電阻 Line Resistance1.5±10%Ω
轉矩常數 Torque Constant1.48 N.m/Arms
電機電感 Inductance750±20μH


機械參數

科目 Item參數 Spec
重量 Weight310g ±3g
極數 Pole28
相數 Phase3
驅動方式 Drive MethodFOC
減速比 reduction ratio10:01


性能曲線



最大過載曲線


負載 Load(N.m)工作時間 Operating   Time (s)
5rated
7120
1018
1210
145

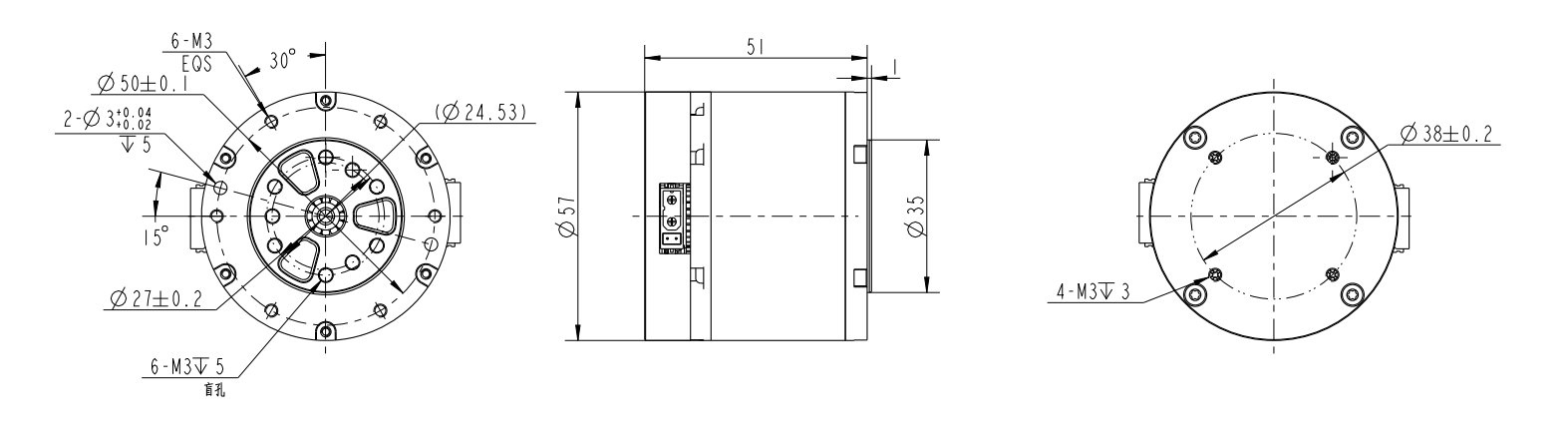

電機尺寸

資料下載
